球閥型號都是什么意思
發布時間：2021-04-15 15:17:47
常見的球閥型號有：Q11F-16P，Q41F-16P，Q61F-16C等等，那么球閥型號都是什么意思？您知道嗎？在了解這些球閥型號意思之前，首選我們要清楚球閥型號都是有什么組成的。接下來聽般德閥門為您做介紹。
一個完整的球閥型號：球閥代號+驅動方式+連接形式+結構形式+閥座材料+壓力等級+閥體材質。
球閥代號：Q；
驅動方式代號：蝸輪-3；氣動-6；電動-9；
連接形式代號：內螺紋-1；法蘭-4；焊接-6；
結構型式代號：半球直通-0；浮動球全直通-1；浮動球Y形三通流道-2；浮動球L形三通流道-4；浮動球T形三通流道-5等等；
閥座材料代號：聚四氟乙烯-F；合金鋼-H等等；
壓力等級代號：通常型號上標注的壓力單位為kg；
閥體材質代號：碳鋼-C、不銹鋼-P等等。
所以根據上面球閥型號各部分代碼的含義，我們可以知道上面提到的幾個球閥型號都是什么意思。

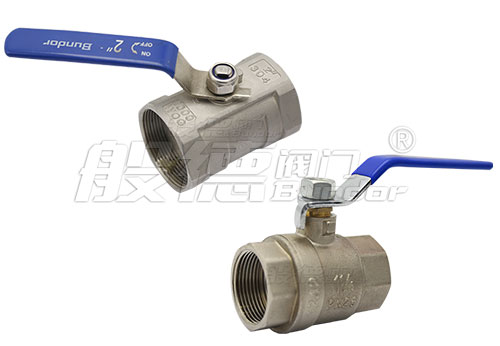

Q11F-16P表示的就是絲扣連接的手動球閥，不銹鋼閥體，襯氟閥座，16公斤壓力；
Q41F-16P表示的就是法蘭連接的手動球閥，不銹鋼閥體，襯氟閥座，16公斤壓力；
Q61F-16C表示的就是焊接連接的手動球閥，碳鋼閥體，襯氟閥座，16公斤壓力；
