蝶閥在管道上安裝圖
發布時間：2020-12-22 14:15:27
本篇文章般德閥門小編為您展示蝶閥在管道上安裝的圖片，供您做參考。

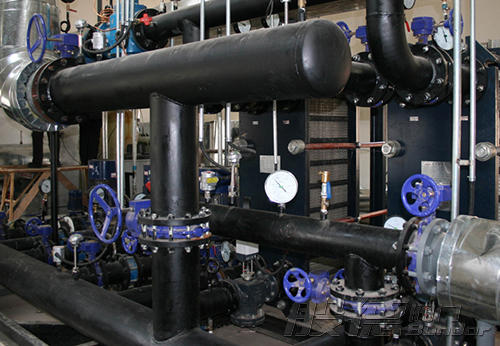

對夾蝶閥安裝圖
法蘭蝶閥安裝圖
蝶閥在管道上安裝時應注意幾點
中線蝶閥可以雙向使用，偏心蝶閥只能單向使用，這一點在安裝時務必注意。偏心蝶閥標注在閥體上的箭頭所指的方向并不是管道內介質的流動方向，而是表示當偏心蝶閥密封關閉時管道內介質的壓力方向。
蝶閥可以安裝在任意角度的管道上，但不宜倒裝，通?？蓚?cè)立式或臥式安裝，以防止管道中雜質在密封面上滯留。
當偏心蝶閥的蝶板進口側裝有彎頭時，會形成偏流，蝶板開閉力矩會增大，故要求蝶板與彎頭間應有不小于4倍管徑的距離。
蝶閥安裝時應使閥門處于關閉狀態，以防閥體變形。特別要防止焊接管道或法蘭時焊渣掉在密封面上，以確保閥門嚴密性。系統作水壓試驗時，中線蝶閥應處于開啟狀態。
電動蝶閥出廠時其控制機構的開閉行程即已調好，但為防止電源接通時將電路方向搞錯，用戶可在第一次接通電源時先手動開啟到半開位置，再開啟電動開關，檢查指示盤方向是否與閥門開啟方向一致，如一致則為合格。
